KW Riegel für Zwischendecken-Aufhängungen im Tunnelbau
Schweizer Aufhängungslösung basierend auf dem bewährten Riegelprinzip für den Innenring.
Sichere Aufhängungen im Tunnelbau
Im Tunnelbau gelten hohe Anforderungen an Befestigungslösungen. Dies gilt vor allem bei Ereignissen mit grosser Hitze. Aufhängungen müssen dauerhaft tragfähig, kontrollierbar und auf die jeweilige Einbausituation abgestimmt sein.
Gemäss dem ASTRA-Fachhandbuch haben sich für die Einbindung in den Innenring sogenannte Riegelprinzipien bewährt. Gleichzeitig sind bestimmte Befestigungsarten, wie beispielsweise Klebelösungen, für solche Anwendungen nicht zulässig.
Planer und Bauunternehmen stehen somit vor der Herausforderung, normgerechte und gleichzeitig praxistaugliche Lösungen einzusetzen.
Die Lösung: KW Riegel

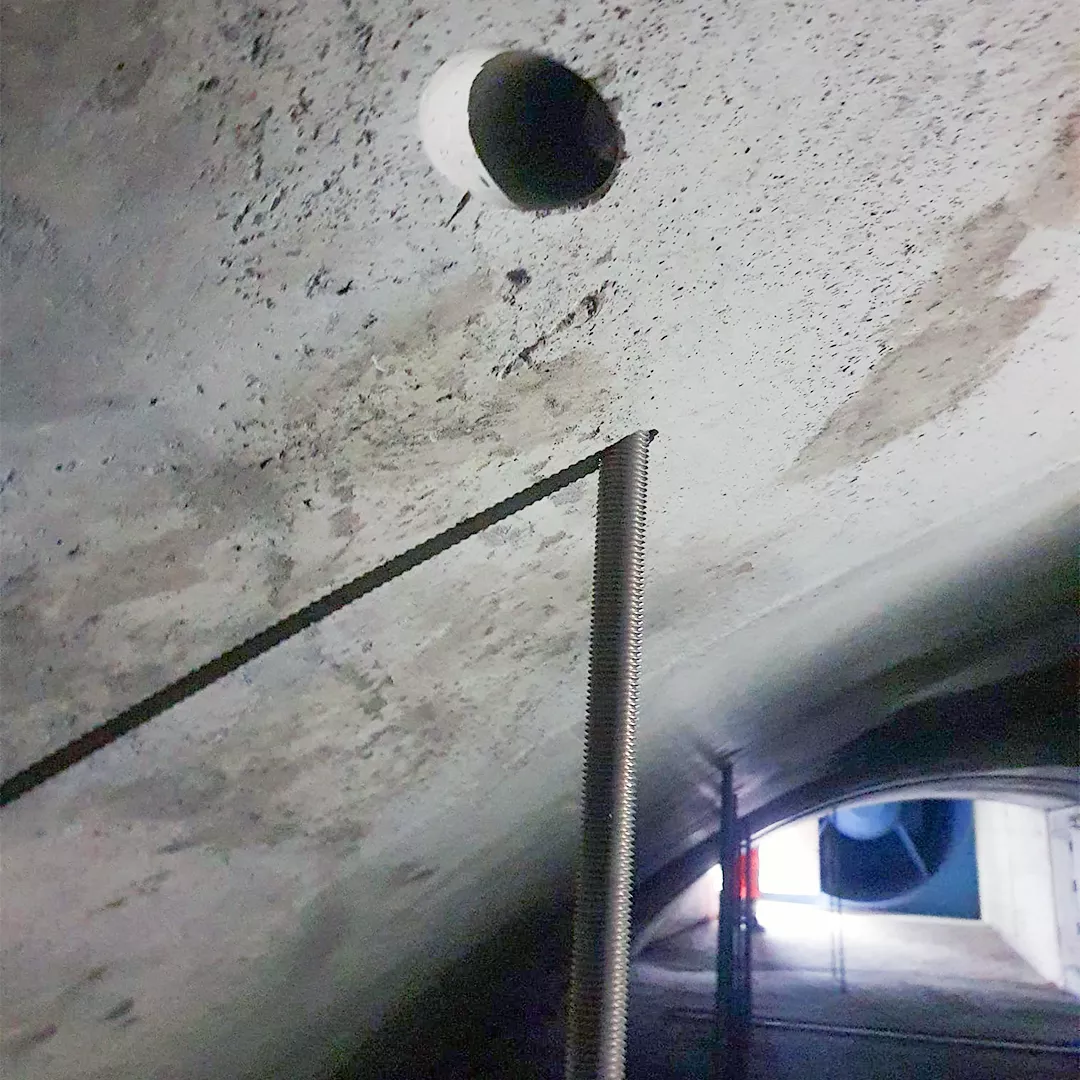

Der KW Riegel ist ein vertikales Aufhängesystem mit Quermutter für Anwendungen im Tunnelbau.
Die Lösung basiert auf dem im ASTRA-Fachhandbuch beschriebenen, bewährten Riegelprinzip zur Einbindung in den Innenring.
Damit bietet der KW Riegel eine technisch durchdachte Lösung für Aufhängungen von Zwischendecken.

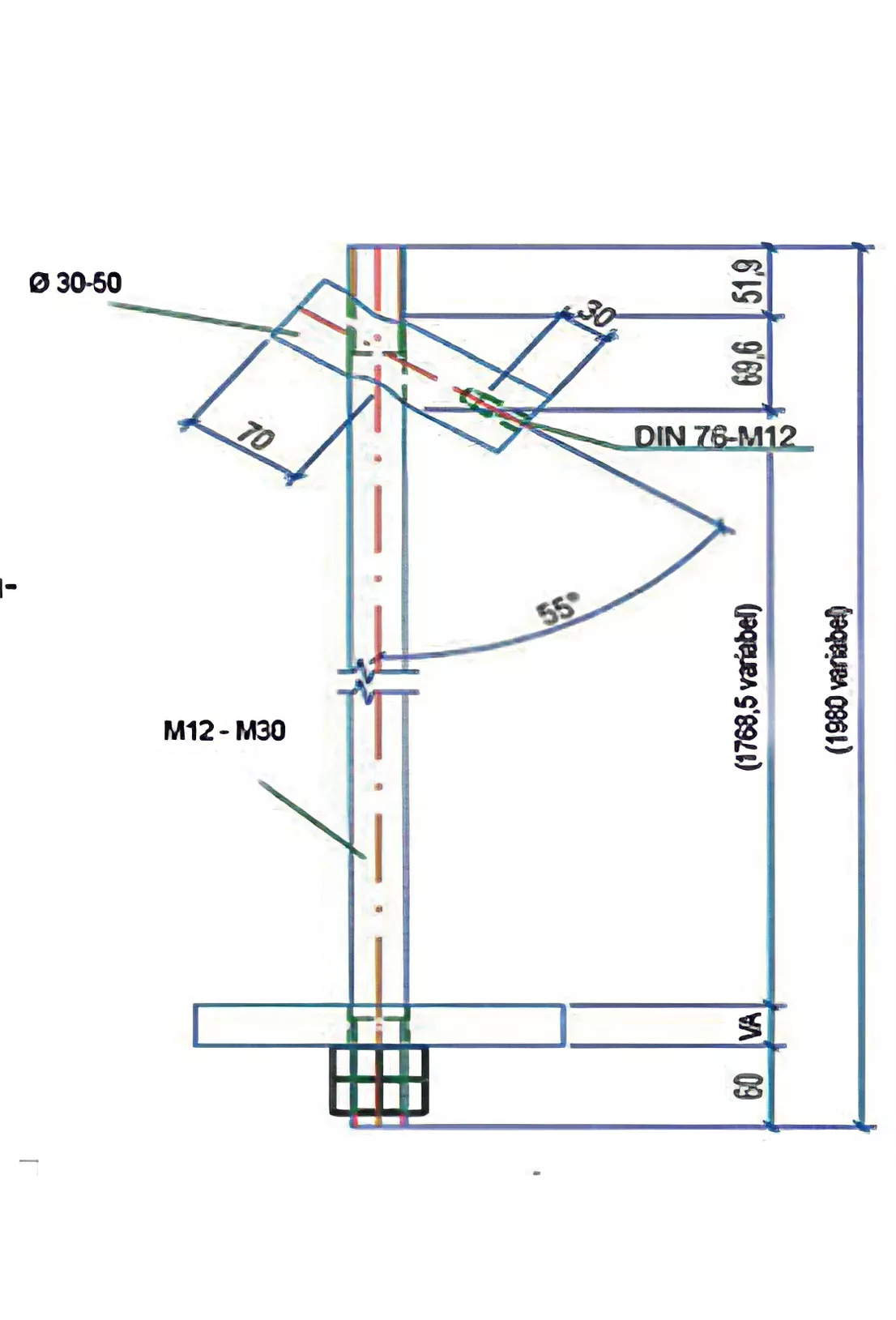

Vertikales Aufhängesystem mit Quermutter
Systemkomponenten im Überblick
• Mutter und Kontermutter M12 bis M30
• Aufnahmeplatte Dimensionen nach Ihren Vorgaben
• Gewindestange M12 bis M30, Länge nach Ihren Vorgaben
• Quermutter mit 35° Schräge
• Werkstoffe für Korrosionsbeständigkeitsklasse (CRC) III, IV oder V möglich
Ihre Vorteile mit dem KW Riegel
• Hohe Anpassungsfähigkeit an projekt- und kundenspezifische Anforderungen
• Entwickelt auf Basis der Anforderungen des ASTRA-Fachhandbuchs

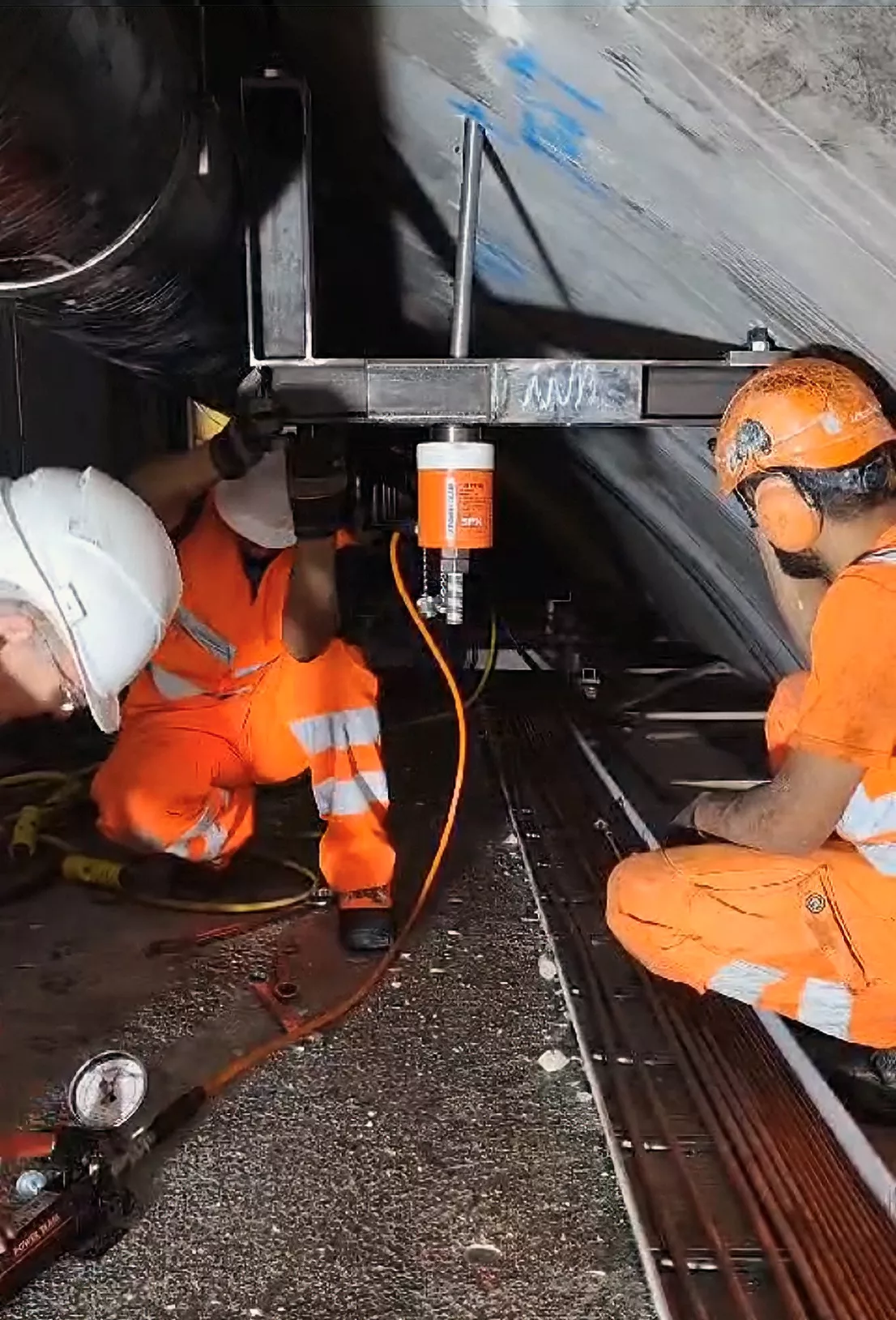

• Begleitete Zugprüfungen durch kiener + wittlin
• Flexible Lieferung in Phasen direkt auf die Baustelle möglich
• Zwischenlagerungen bei kiener + wittlin für definierte Zeiträume möglich
• Individuelle Etikettierung nach Projektphase und Kundenanforderung möglich
• Projektspezifische Definition der Bohrparameter (z. B. Bohrwinkel) sowie Grundlagen für den Einsatz von Kernbohrsystemen
Ihr Weg zum KW Riegel
• Kontaktaufnahme und Übermittlung der Submission oder Planung
• Erstellung von Angebot inkl. Lieferzeiten durch kiener + wittlin
• Prüfung und technische Abstimmung mit ASTRA und allen Projektbeteiligten
• Auftragserteilung
• Bereitstellung der technischen Angaben und Start der Produktion
• Flexible Lieferung, Lagerung und projektspezifische Etikettierung nach Kundenwunsch
Referenzen

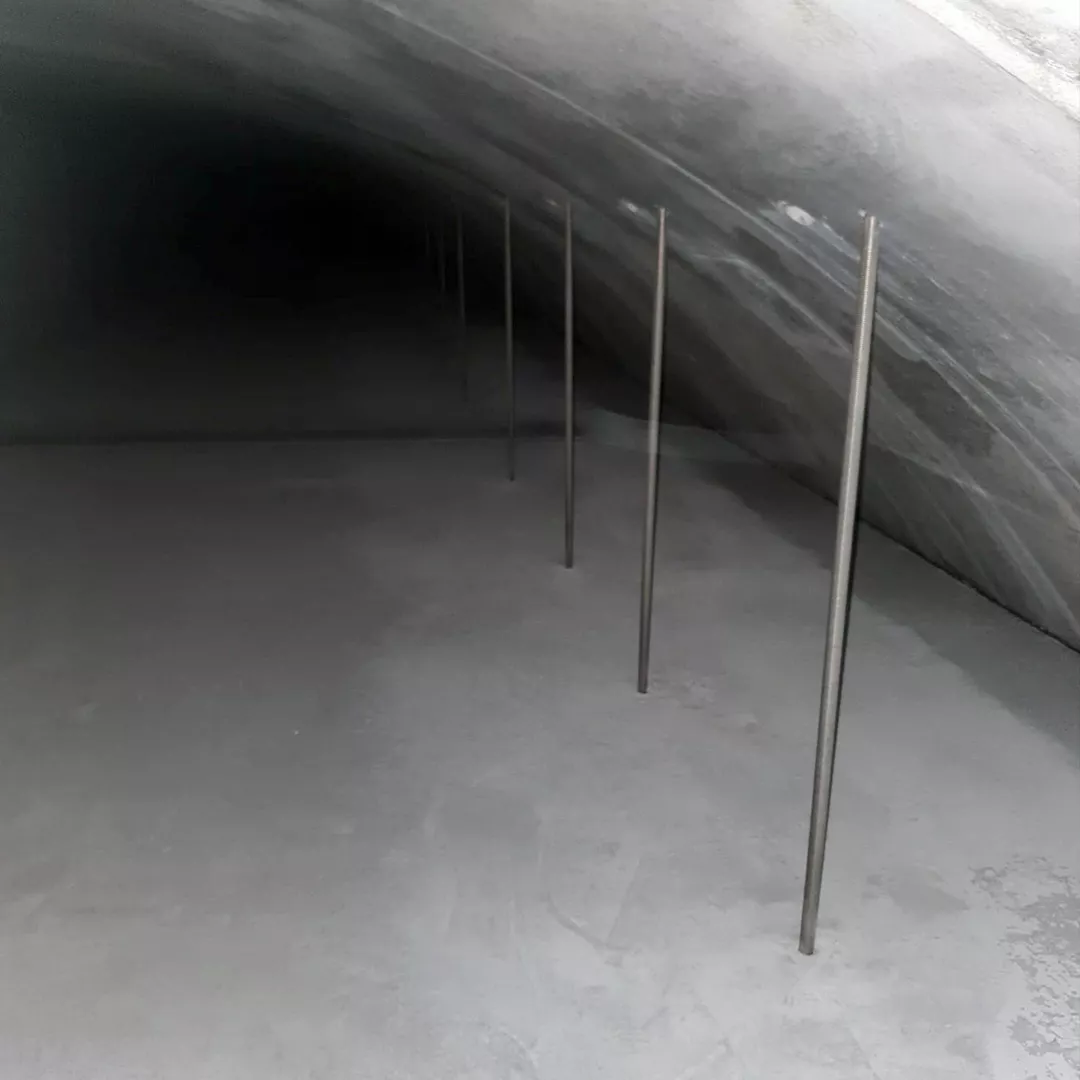

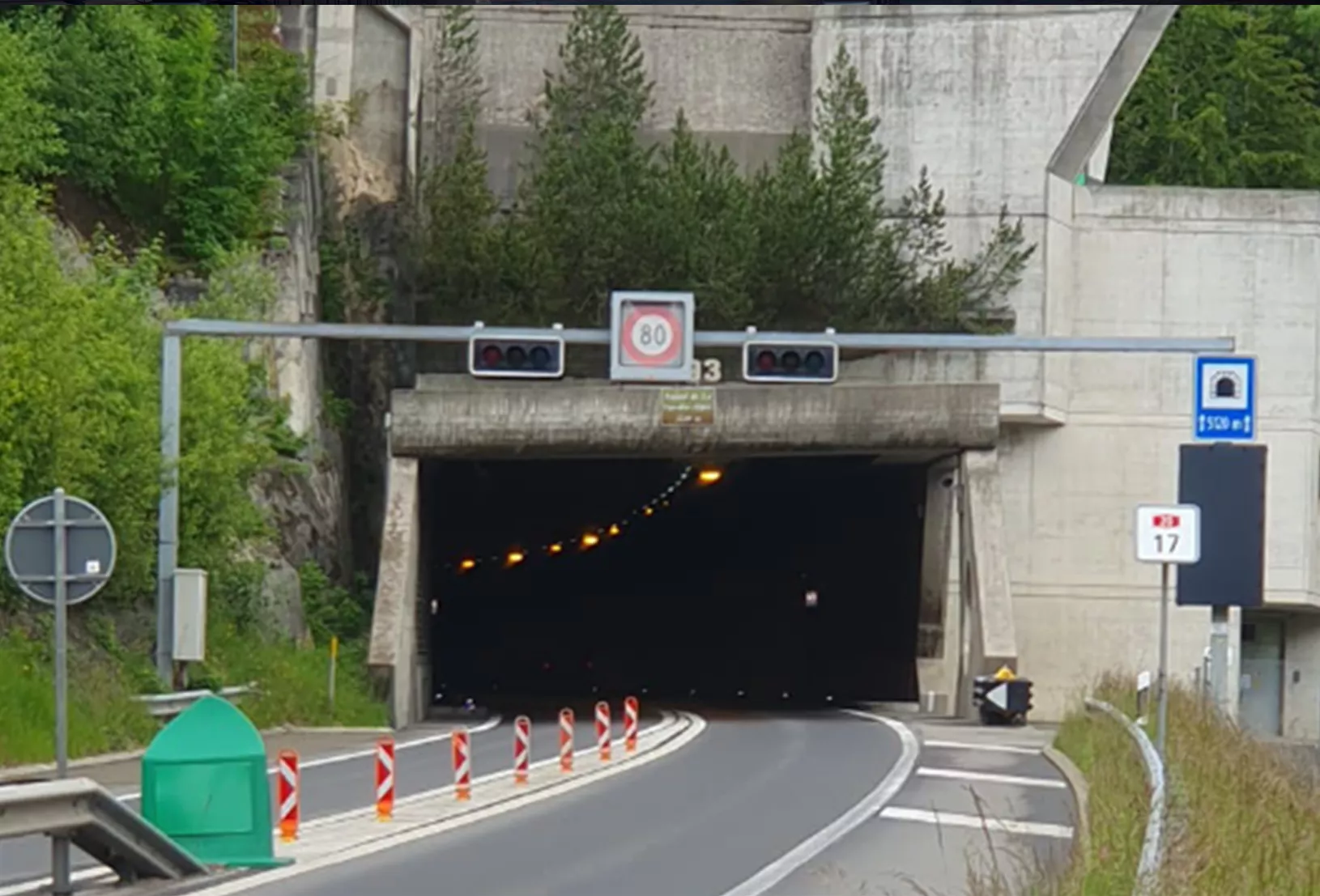

Tunnel de la Vue-des-Alpes
Für den Tunnel de la Vue-des-Alpes, der die Regionen Neuchâtel und La Chaux-de-Fonds verbindet, wurde unser KW Riegel als sichere und zuverlässige Befestigungslösung im Tunnelbau eingesetzt.

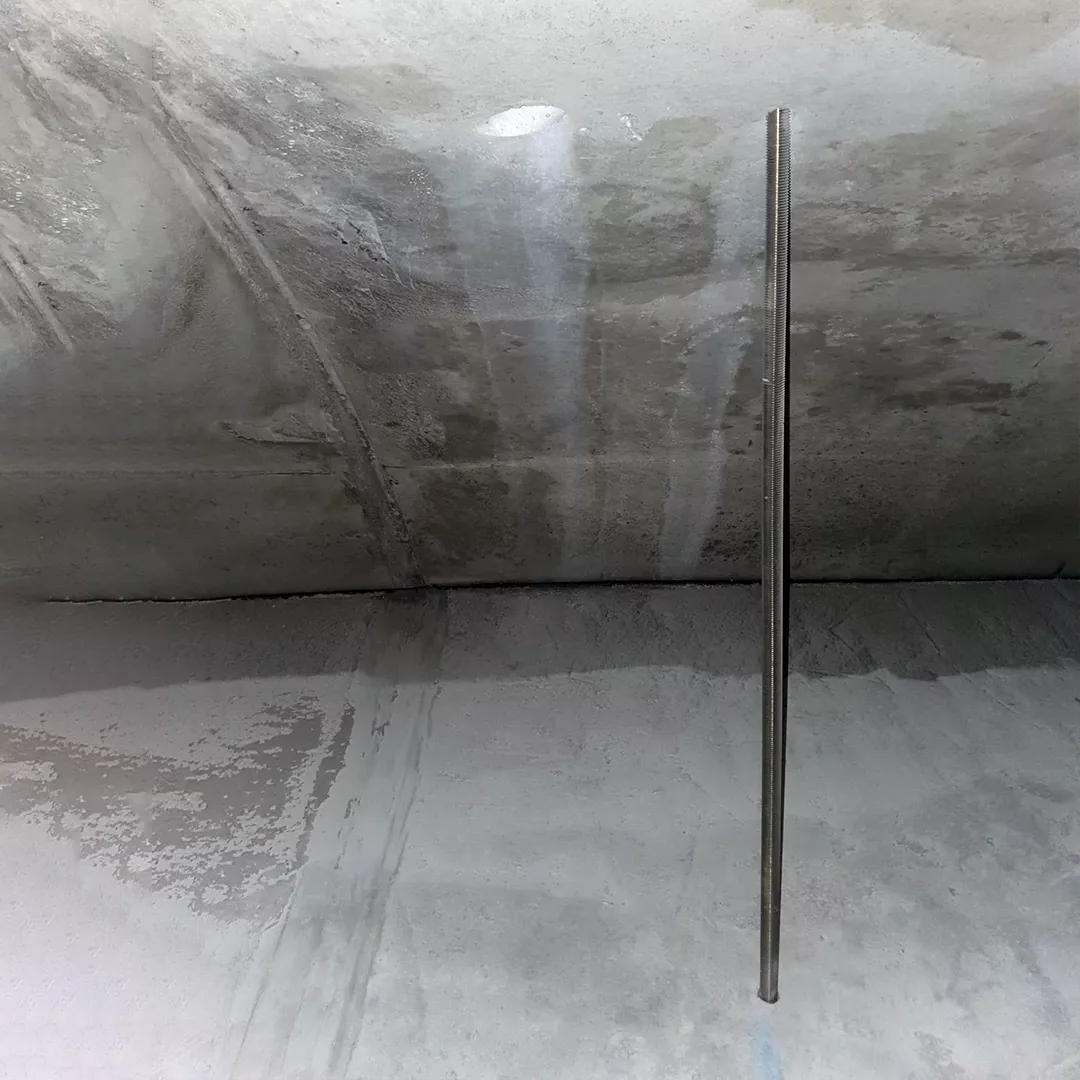

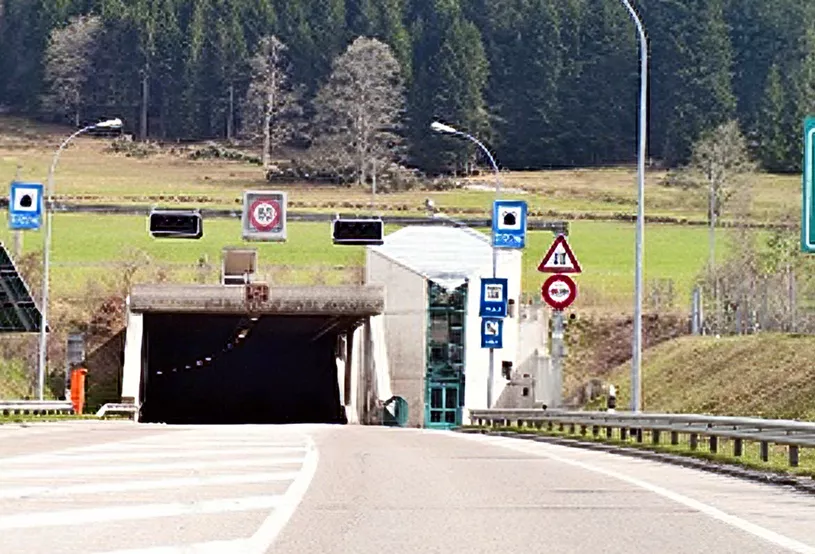

Tunnel du Mont Sagne
Beim Tunnel du Mont Sagne im Kanton Neuenburg kommt unser KW Riegel als sichere Befestigungslösung in der Tunnelinfrastruktur zum Einsatz.
Service & Unterstützung
Wir beraten Sie bei der Auswahl der passenden Produkte für Ihre Anwendungen.
Unsere Spezialisten unterstützen Sie bei technischen Fragen, Projekten und Verfügbarkeiten – schnell, kompetent und zuverlässig.
